QCTF,QCBF系列雙導桿氣動滑座

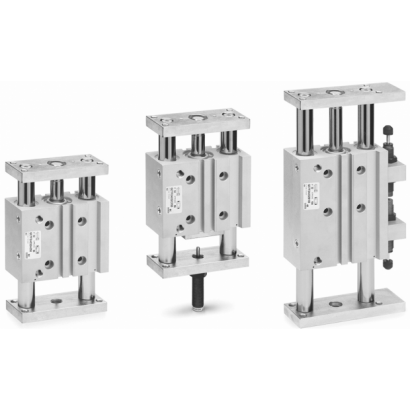

CAMOZZI義大利氣壓元件 QCTF 和 QCBF 系列雙導桿氣動滑座是一種單氣缸並帶有雙導向裝置的氣動滑座.氣缸與導向裝置設計在一起.移動部件可以承受較大的徑向負載和力矩。其缸徑從 20 至 40 mm 共四種。導桿的兩端均有固定板.在基座上或後固定板上均可安裝緩衝器.可使移動部件承受較大的慣性力.也可以調節行程的大小。此系列氣動滑座很適合安裝在較小的空間內.且負載需要被導向的工作場合。
氣動滑座的導引套有兩種形式：青銅粉末冶金導引套（QCTF）和滾珠直線導軌導引套（QCBF）。當徑向負載較大時.一般採用 QCTF 型；而當運動精度較高.且使用頻率較大時建議採用 QCBF 型。 兩種形式的滑座內部均裝有緩衝墊.以防止活塞與端蓋的直接撞擊。基座上依使用者要求可安裝兩個緩衝器.後固定板上也可以安裝一個緩衝器。基體兩側均設計有可直接安裝磁性接近開關的溝槽。
